| 产品参数 |
| 工作电压： |
AC220V |
| 输出方式： |
有源输出 |
| 输出回路数量： |
4路 |
| 单路输出规格： |
AC220V / 10A |
| 输入方式： |
无源开关量信号输入 |
| 安装方式： |
标准35电气导轨或螺丝固定 |
| 产品尺寸： |
长 115* 宽 90* 高 40MM |
| |
| 主要功能 |
| 控制三台水泵，实现中水位时一台水泵工作，两台备用，高水位两台水泵同时工作，一台备用。并且每次有启动信号时轮流启泵、故障自动切换。水泵启动后 3 秒内不能停止，停止后 3 秒内不能启动（防止短时频繁启停）。 可用于一用一备、一用二备等水泵控制场合。 |
| |

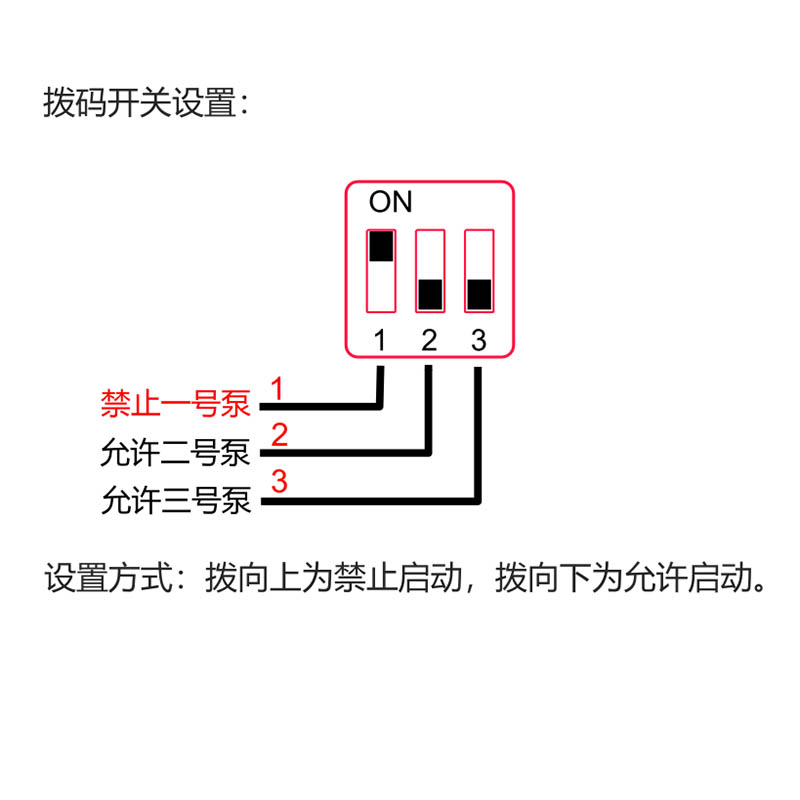

| 拨码开关功能 |
|
|
接线参考 |
 |
| 接线及控制说明： |

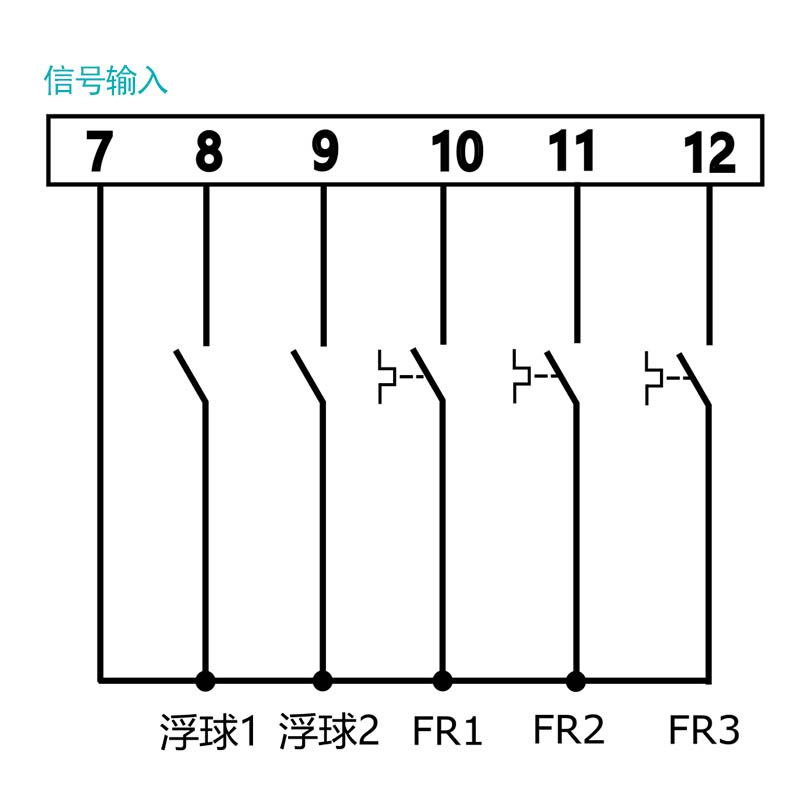

| 每次 7 、 8 接通，轮流启动一台泵。每次 7 、 9 接通，轮流启两台泵。 7 、 8 、 9 全部断开则停所有泵。10-12分别对应1-3号泵的故障信号点， 7 、 10 接通表示一号泵有故障。断开表示正常。 11 、 12 类同。当前的运行泵有故障时，会自动切换到另一台泵继续工作。信号输入全部要求是无源开关量信号，不能接入带电压的信号，否则烧毁控制器。 |
|
 |
| 接线及控制说明： |

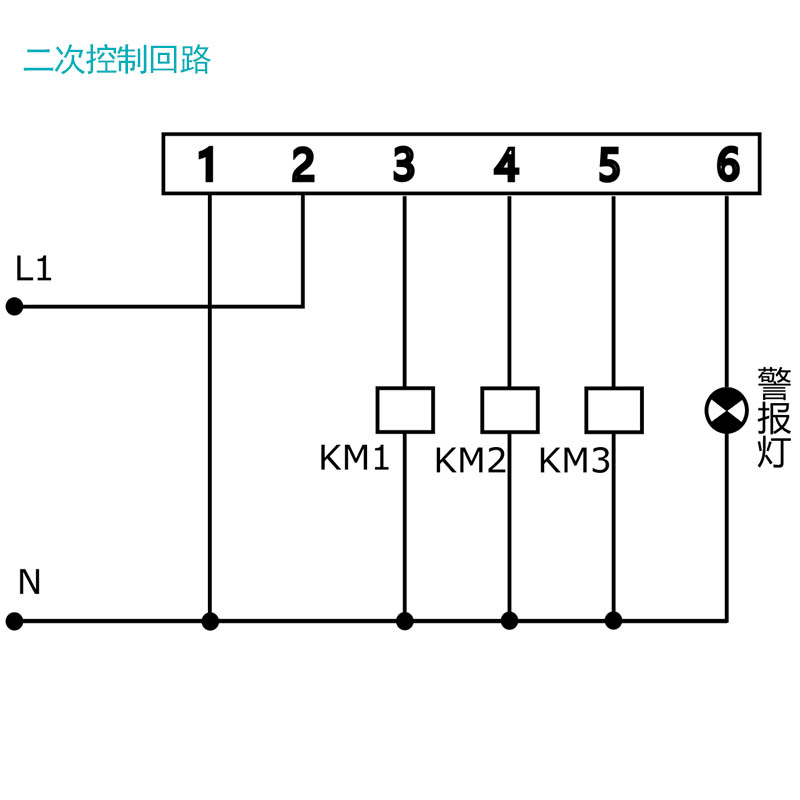

| 1、2接AC220V电源输入，3-5输出控制交流接触器继圈。6为报警输出，当
7 、 9端子 接通或者某台泵有故障时，会输出220V，可接声光报警等器件。 |
|
| |
 |
| 接线及控制说明： |

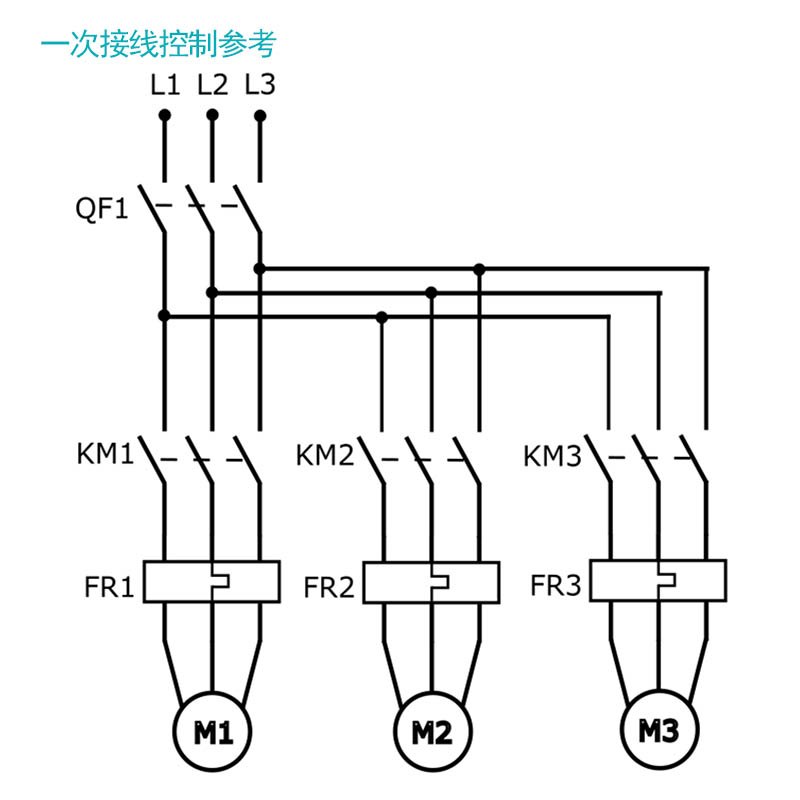

| 此一次接线图只作为参考，请根据实际需求进行接线。 |
|
|
| |
| |
