TP-2E一用一备水泵控制器说明

产品参数

工作电压：

AC220V

输出方式：

有源输出

输出回路数量：

3路

单路输出规格：

AC220V / 5A

输入方式：

无源开关量信号输入

安装方式：

标准35电气导轨

产品尺寸：

88* 54* 59MM

主要功能

控制两台水泵，实现中水位时轮流启动一台水泵工作，高水位两台水泵同时工作，故障自动切换，水泵有3秒的防止短时频繁启停。可用于地下室排污、小区供水、热水循环等需水泵轮换工作的场景。

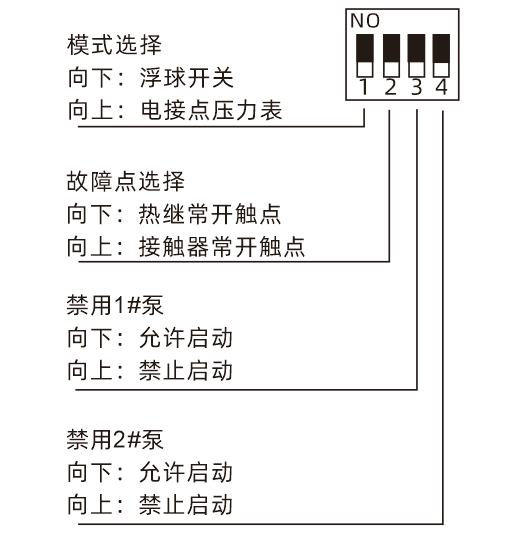

拨码开关功能

接线参考

接线及控制说明：

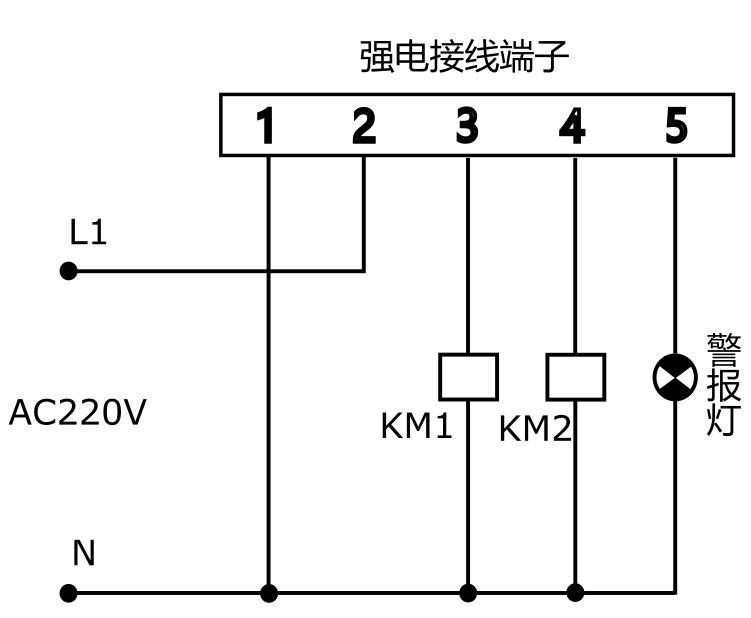

1、2接AC220V电源输入，3-4分别控制1# 2#水泵的接触器继圈。5为报警输出，当高水位或者某台泵有故障时，都会输出220V，可接声光报警等器件。

接线及控制说明：

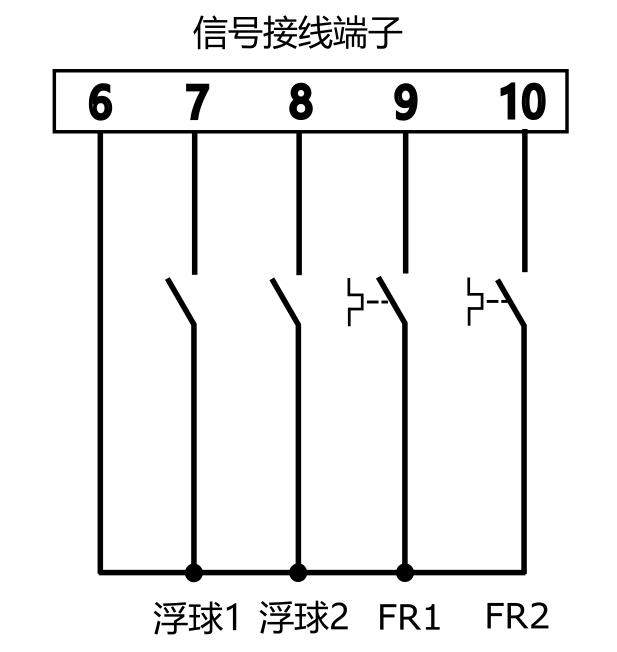

用于浮球开关模式时，每次 6 、 7 接通，轮流启动一台泵。每次 6 、 8 接通，同时启动两台泵。 6 、7 、 8全部断开则停所有泵。

用于电接点压力表模式时，压力表公共端接6，下限接7，上限接8。低于下限轮流启动，到达上限停泵，此模式下不会两台泵同时启动。

9-10分别对应1、2#泵的故障信号点， 6、 9接通表示1#泵有故障。断开表示正常。 10 类同。当前的运行泵有故障时，会自动切换到另一台泵继续工作。

信号输入全部要求是无源开关量信号，不能接入带电压的信号，否则烧毁控制器。

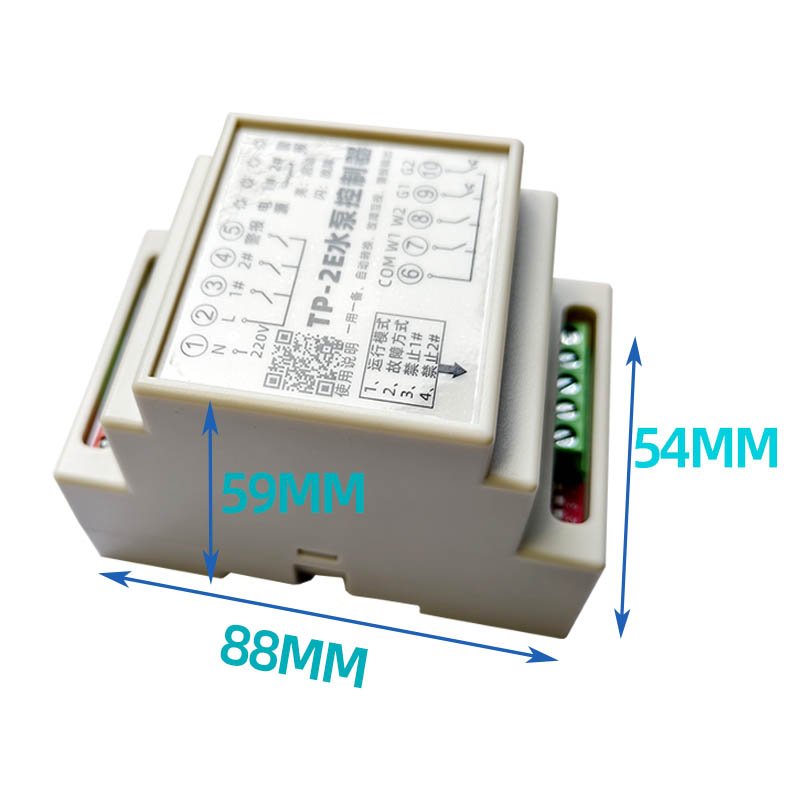

控制器体积尺寸：
